Spojení¤
Upozornění
K tomuto kroku už je zapotřebí mít hotový rámeček a spájenou destičku. Pokud je nemáš, vrať se zpět na předchozí kroky.
Začneme přišroubování RP-Hubu k displeji. Na toto budeme potřebovat jeden šroubek. Před šroubováním je potřeba RP-hub zapojit do konektoru displeje.

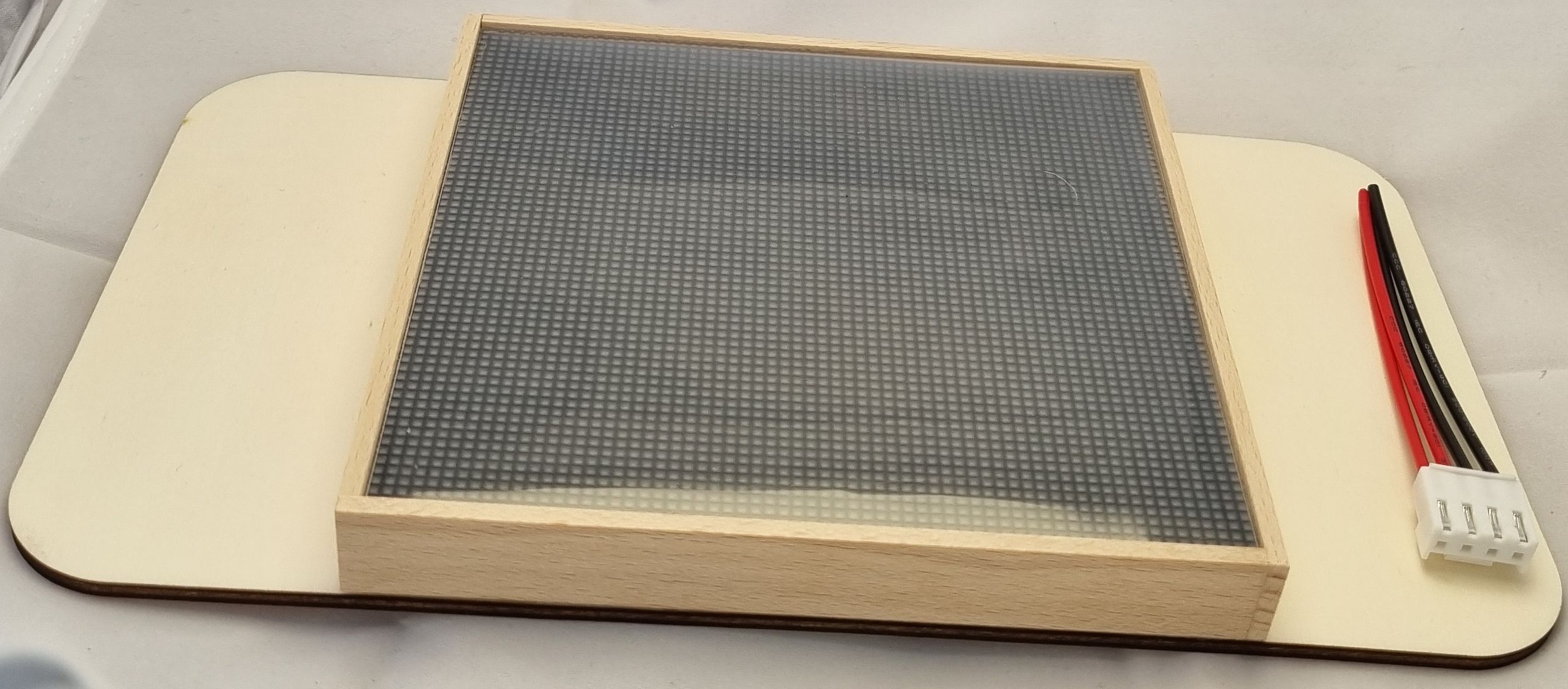

Následně si zajdeme pro cca 8 cm dlouhý konektorový kabel.
Upozornění
Následující pasáž je velmi citlivá na chybu. Pokud si čímkoli nejsi jist, nestyď se zeptat ORGa. Pokud bys udělal chybu, tak by se ti Robodeck mohl rozbít a už by nebyly náhradní díly.

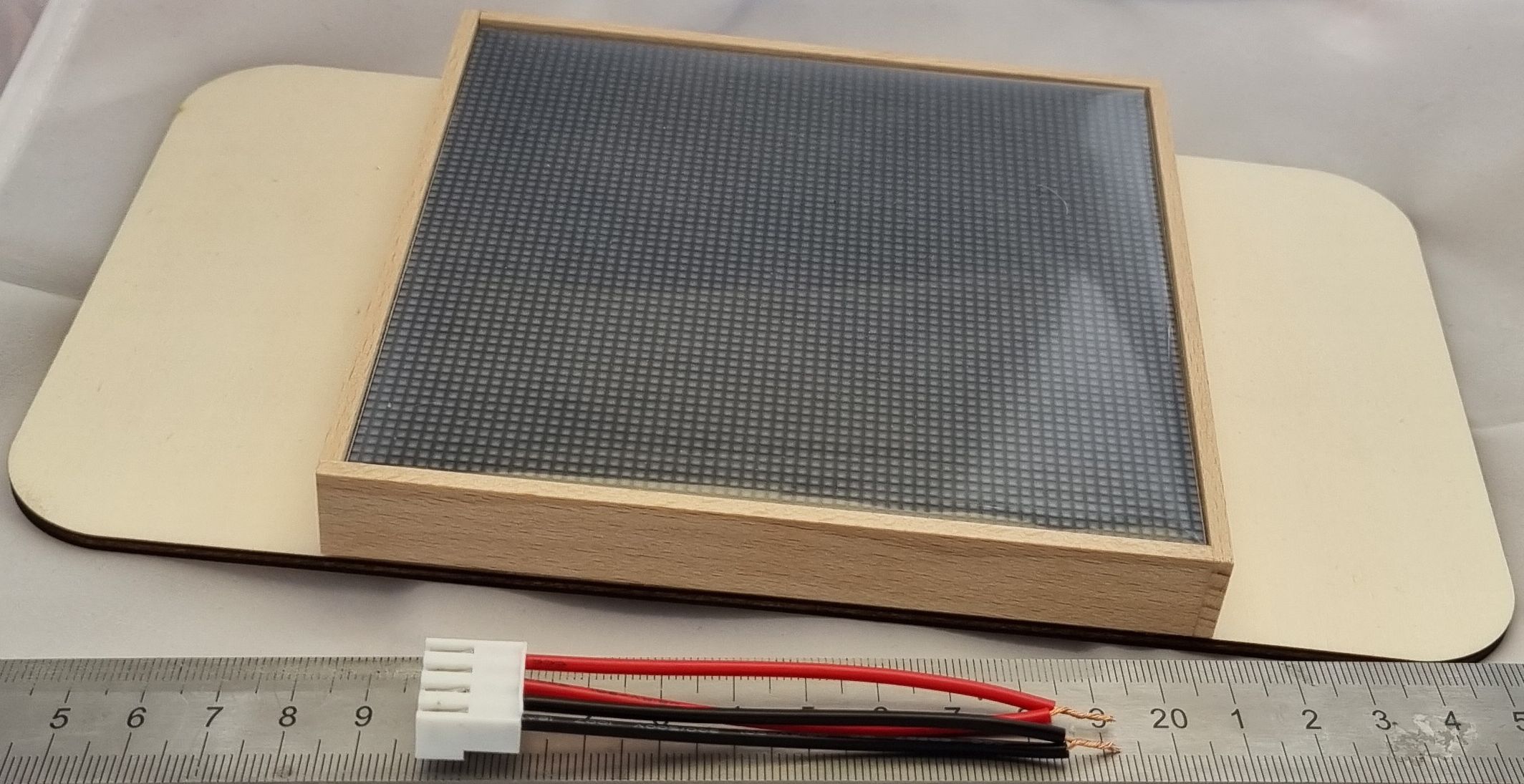

Zhruba jeden cm na jeho konci odizolujeme.
Odizolovaný kabel nejdříve zamotáme samotný. Následně zamotáme STEJNÉ BARVY do sebe.

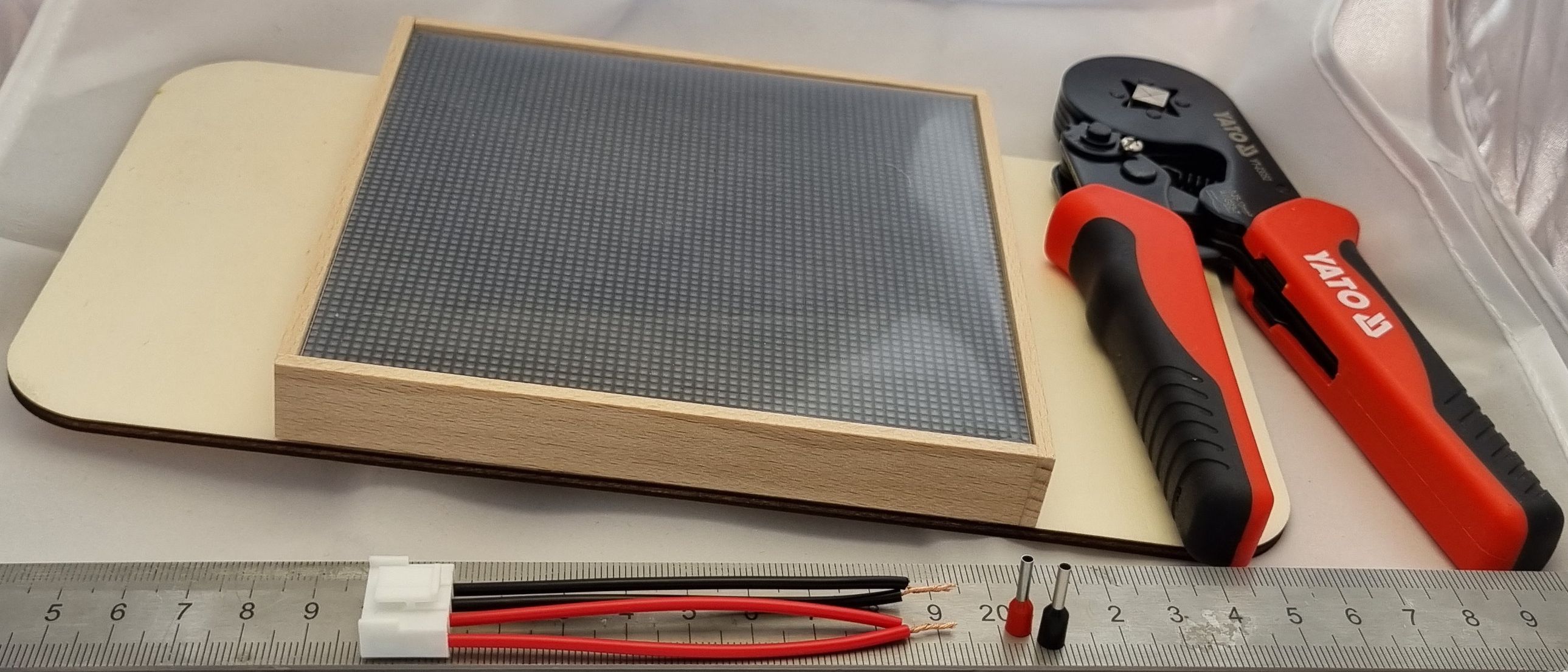

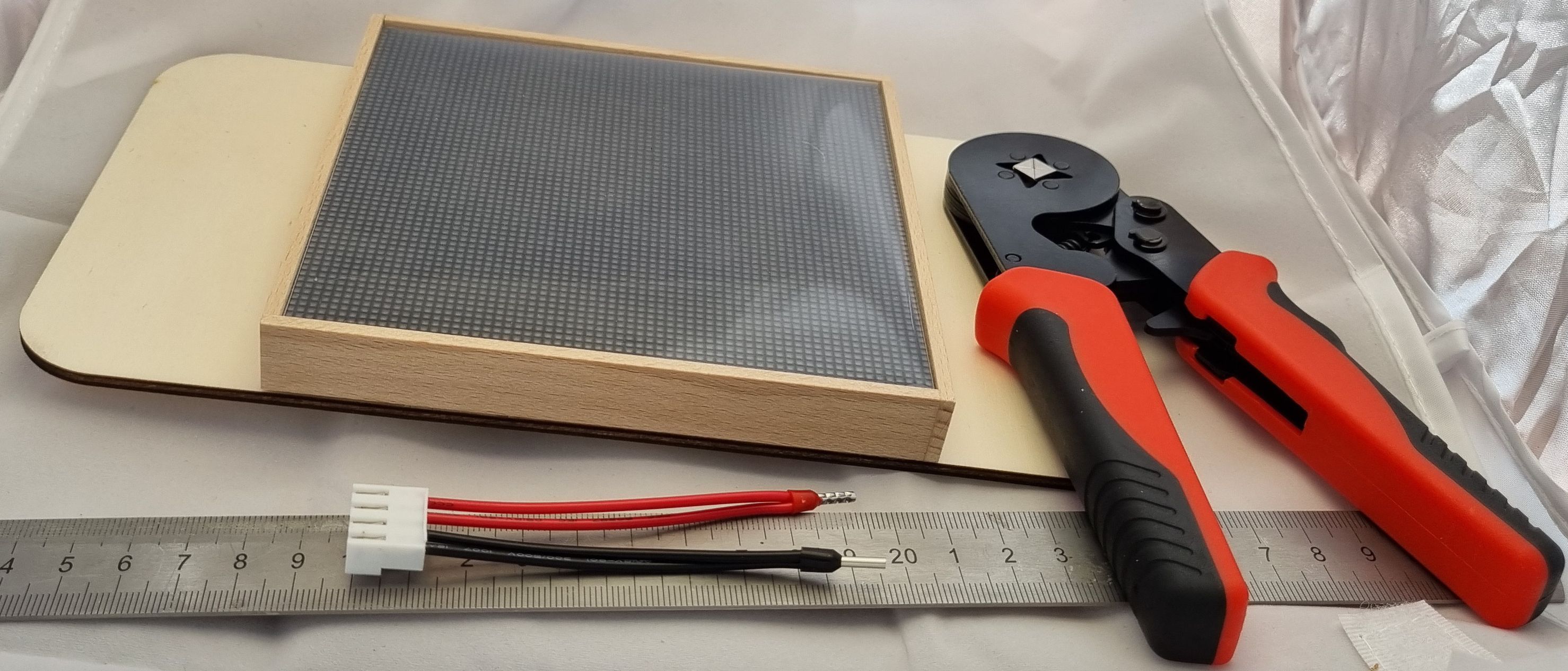

Po zamotání nasadíme dutinku a zakrympujeme.
Upozornění
V krympovacích kleštích držíme jen kovovou část dutinky

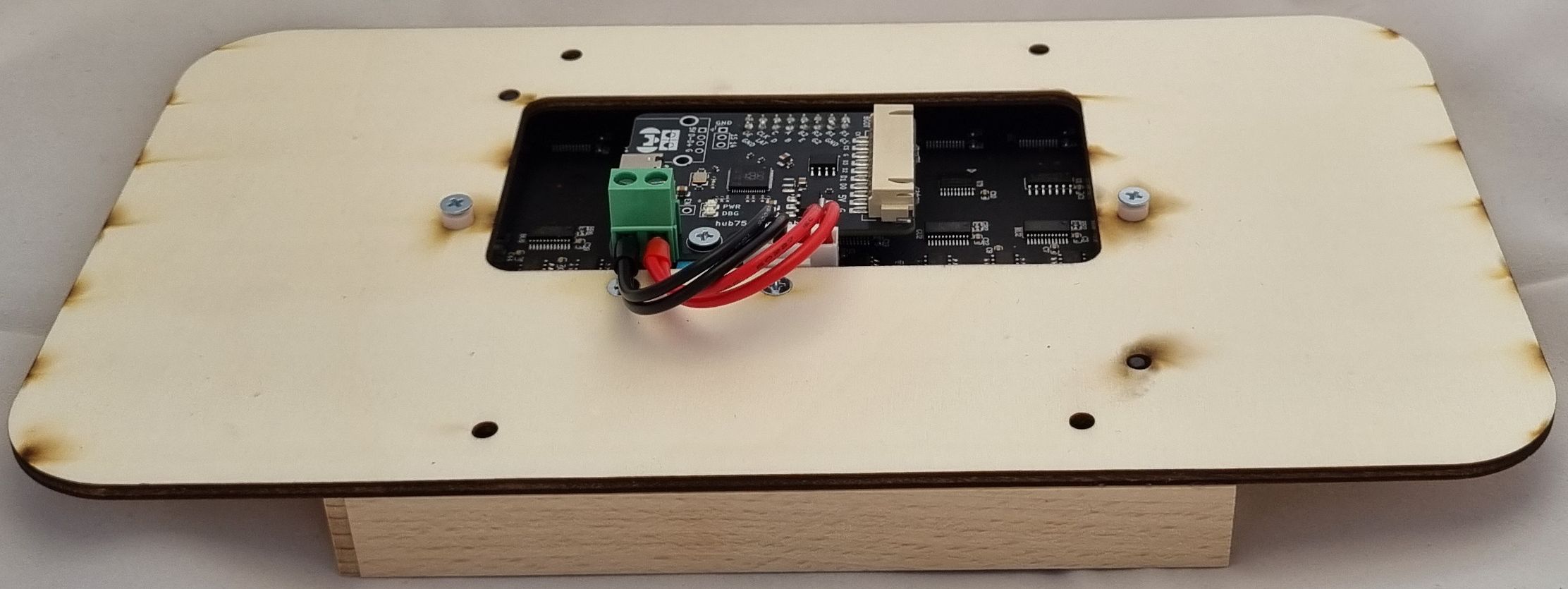

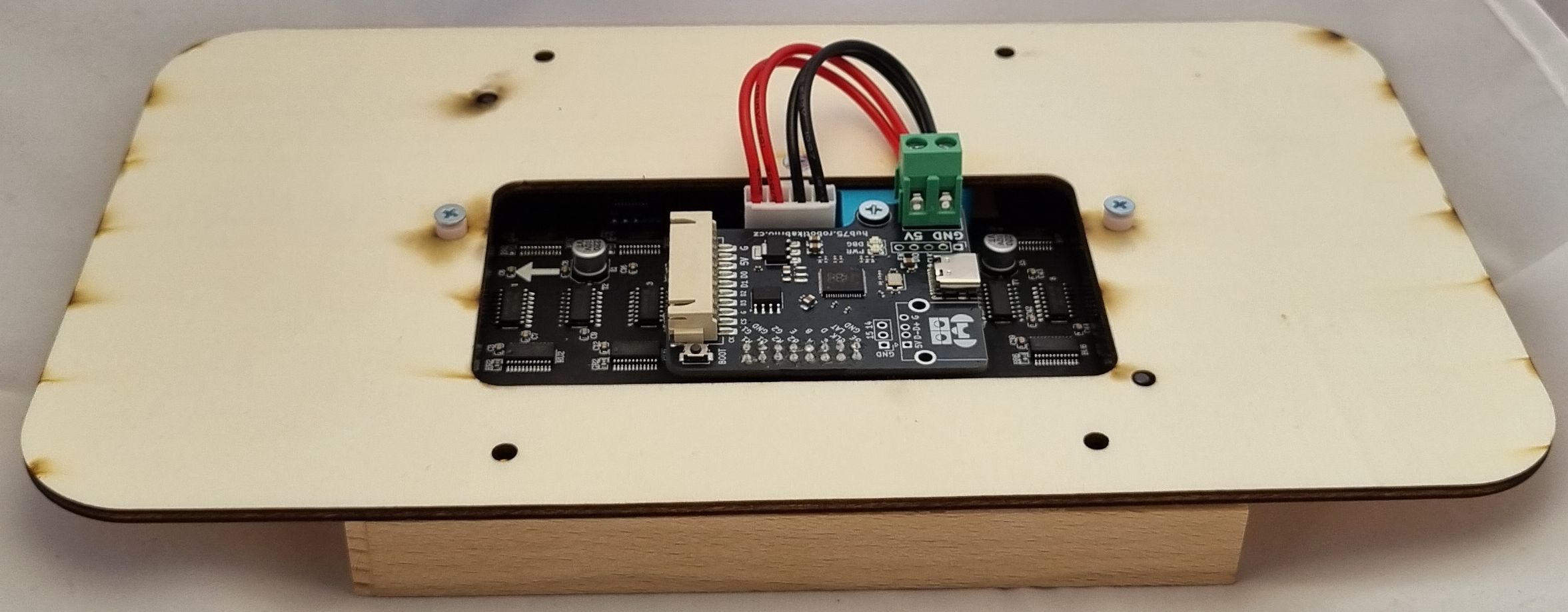

Kabel následně připojíme do konektoru na RP-Hubu a do konektoru na displeji. Červená patří do 5V, černá do GND.
